Dieser Abschnitt befasst sich mit den wesentlichen Elementen der XML-Schnittstelle. Der Editor Jedit liefert einen übersichtlichen Baum zur Navigation in XML-Dateien:

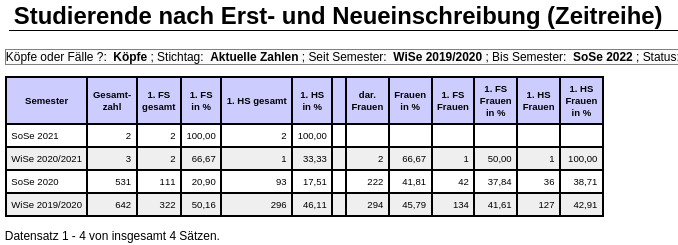

Hierbei handelt es sich um die XML der Ergebnistabelle des Berichtes "Studierende nach Erst- und Neueinschreibung (Zeitreihe)":

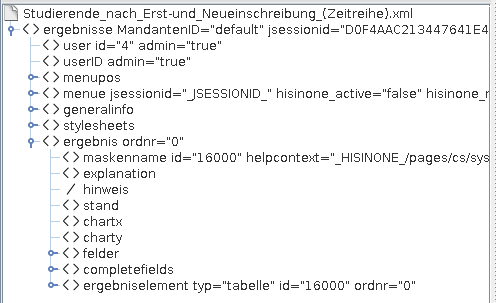

Die Ergebnistabelle ist hierarchisch strukturiert, unterhalb des Root-Elements sind 1-n ergebnis-Elemente verfügbar. Das Element felder enthält jene Felder, welcher für die Selektion genutzt wurden. Das Element completefields enthält alle Felder der jeweiligen Auswahlmaske:

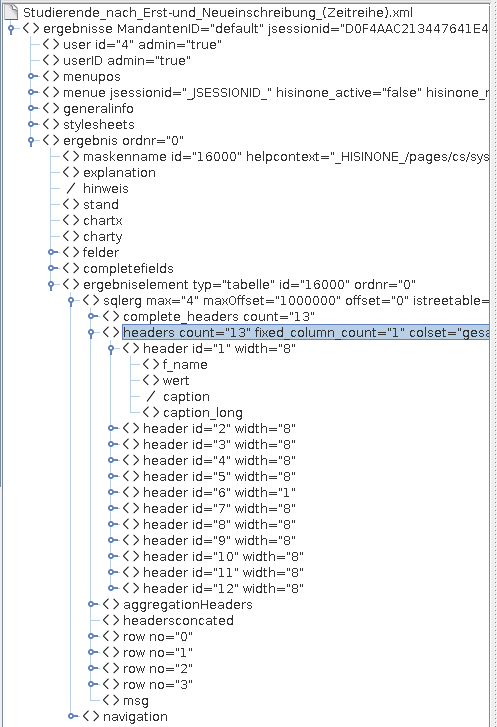

Das Element headers enthält die Spaltenüberschriften der Ergebnistabelle:

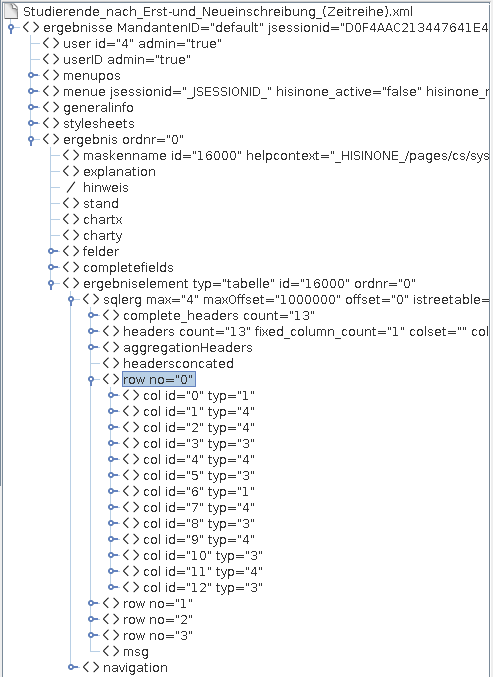

Das Element row und sein Unterelement col enthalten die Werte der Ergebnistabelle:



Dem Beispiel entsprechend gibt es 4 row-Elemente und 13 col-Elemente.

Das Attribut typ innerhalb der col-Elemente definiert den Datentyp:

• 1=string (Default)
• 3=DecimalFormat
• 4=integer
• 6=date
• 8=timestamp
• 9=time
