Modul Berichtsassistent Konfigurationshandbuch

Installation

Voraussetzungen

Sie benötigen
- in SuperX das Kernmodul 5.2 oder höher
- in HISinOne-BI die Version 2023.06 oder höher
- Fürs Deployment der Entwicklungsversion aus dem git Repository die Software ANT, Anleitung zur Installation siehe hier.

Vorgehen bei Neuinstallation - kurz und knapp

Installation des Download-Pakets

Installation des Download-Pakets unter SuperX

Laden Sie das Modul rpta*superx_utf8_POSTGRES.tar.gz herunter und speichern Sie es in $SUPERX_DIR.

Beim Download des Pakets wird die Datei $SUPERX_DIR/webserver/tomcat/webapps/superx/WEB-INF/reports/simple_table.jrtx überschrieben. Wenn Sie die angepaßt haben müssen Sie die sichern.

Entpacken Sie das Modul mit

tar  -xzvf  Dateiname

Fügen Sie dann den Pfad Ihrer SQL_ENV hinzu:

cat  $SUPERX_DIR/db/bin/SQL_ENV_rpta.sam  >>  $SUPERX_DIR/db/bin/SQL_ENV

Danach laden Sie die SQL_ENV neu und führen aus:

cd  $RPTA_PFAD
  module_install.x  rpta  .

Danach bitte Tomcat neu starten, und dann ist das Modul einsatzbereit.

Eine Hauptladeroutine gibt es auch, diese ist aber nur notwendig wenn Sie das VIZ Modul 0.3 oder höher nutzen. Darin wird eine Dashboard-Tabelle vorberechnet.

cd  $RPTA_PFAD
module_etl.x  rpta  .

Installation des Download-Pakets unter HISinOne-BI

Laden Sie das Modul rpta*his1_utf8_POSTGRES.tar.gz herunter und speichern Sie es in dem Ordner $WEBAPP bzw. .../webapps/superx.

Beim Download des Pakets wird die Datei $WEBAPP/WEB-INF/reports/simple_table.jrtx überschrieben. Wenn Sie die angepaßt haben müssen Sie die sichern.

Entpacken Sie das Modul mit

tar  -xzvf  Dateiname

Danach können Sie das Modul über die Komponentenverwaltung installieren:

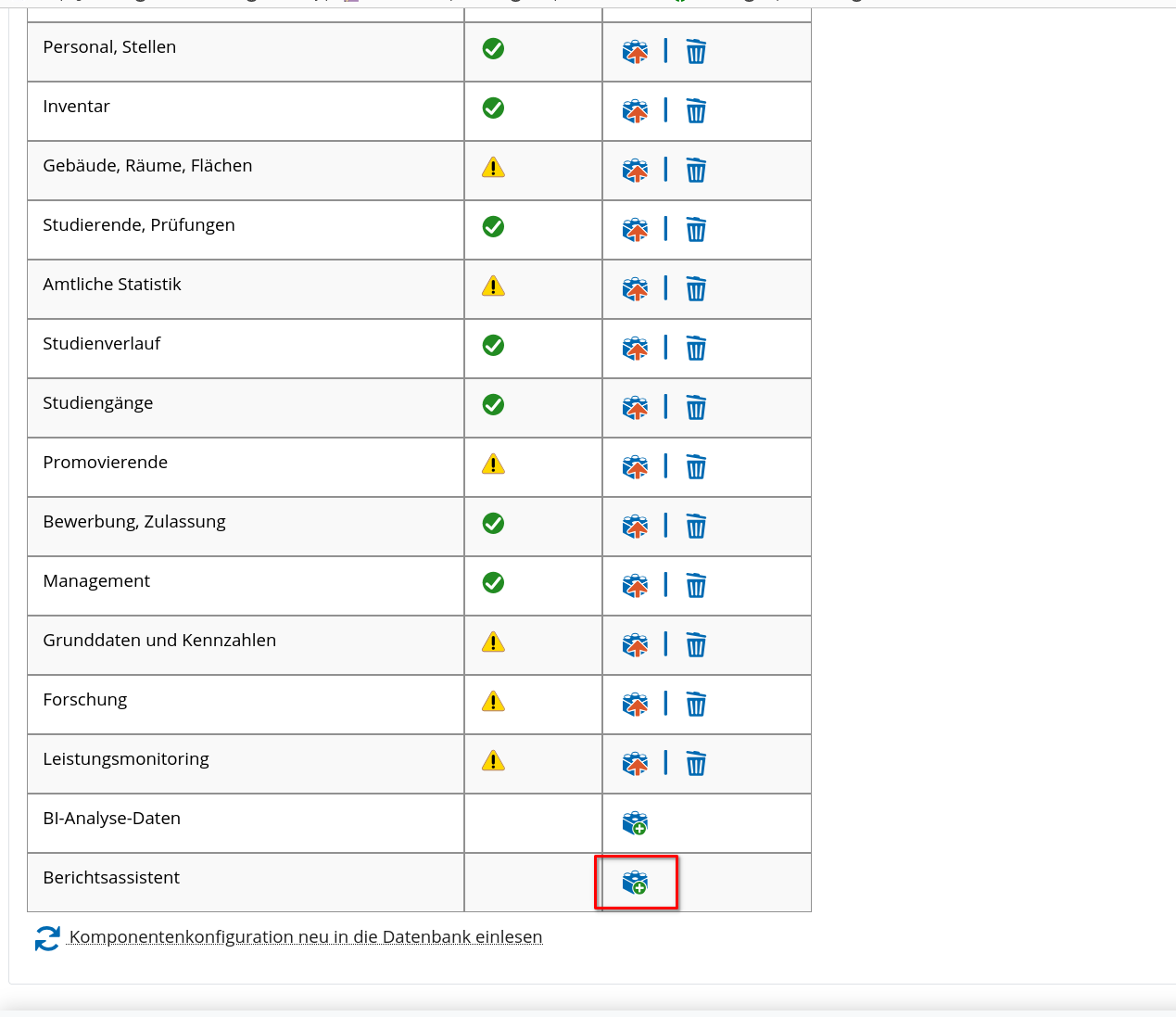

Wenn Sie die mit Version 2024.06 aktiv geschaltete "neue Komponentenverwaltung" nutzen, müssen Sie nach dem Entpacken den Tomcat neu starten oder im Menüpunkt "Komponenten verwalten" -> ganz unten in der Liste den Button "Komponentenkonfiguration neu in die Datenbank einlesen" wählen, damit die Jobs eingelesen werden.

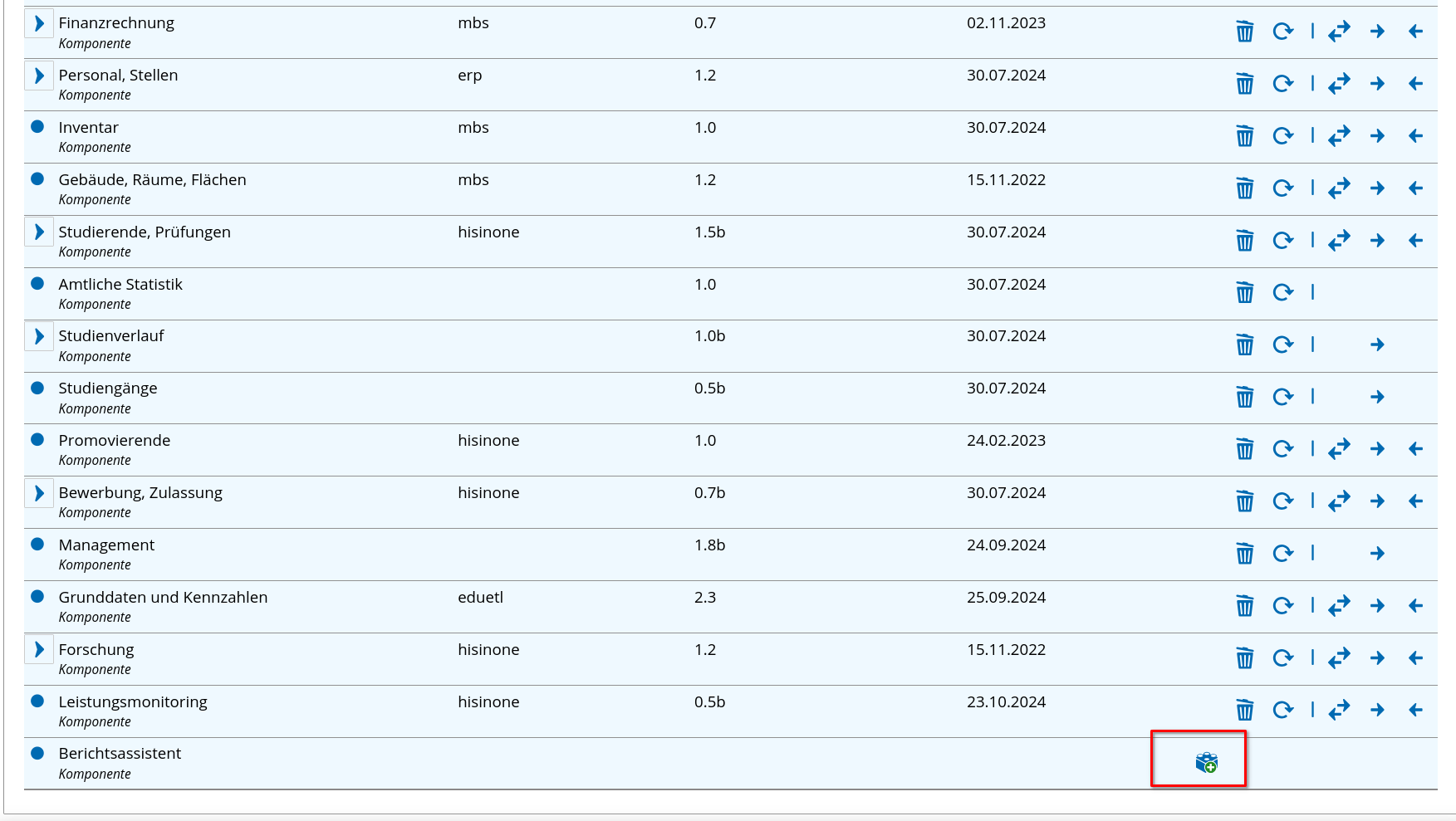

Wenn Sie über die vor 2024.06 aktive "alte Komponentenverwaltung" installieren, dann wählen Sie das Modul "Berichtsassistent" und den Installieren Button aus:

Danach starten Sie Tomcat neu, bzw. leeren den Cache im Webanwendung Manager. Nach einer Neuanmeldung sollten Sie im Menü "Standardberichte konfigurieren" ganz oben den Menüpunkt "Berichtsassistent" finden.

Eine Hauptladeroutine gibt es auch, diese ist aber nur notwendig wenn Sie das VIZ Modul 0.3 oder höher nutzen. Darin wird eine Dashboard-Tabelle vorberechnet. Sie können die Hauptladeroutine in der alten und neuen Komponentenverwaltung ausführen (s.o.).

Installation aus dem git Repository

Laden Sie zunächst das Environment von SuperX, so dass die Umgebungsvariables $SUPERX_DIR und $WEBAPP gesetzt sind. Führen Sie dann folgende Shell-Befehle aus:

git  clone  https://git.campussource.de/git/SuperX/rpta.git
cd  rpta
cat  superx/WEB-INF/conf/edustore/db/bin/SQL_ENV_rpta.sam  >>  $SUPERX_DIR/db/bin/SQL_ENV
.  $SUPERX_DIR/db/bin/SQL_ENV
ant    -DMODULE_PATH=$RPTA_PFAD  -DBASE_DIR=.  -DWEBAPP=$WEBAPP  -DMODULE=rpta  all
cd  $RPTA_PFAD
module_install.x  rpta  .

Danach bitte Tomcat neu starten, und dann ist das Modul einsatzbereit.

Beim Download des Pakets wird die Datei $WEBAPP/WEB-INF/reports/simple_table.jrtx überschrieben. Wenn Sie die angepaßt haben müssen Sie die sichern.

Vorgehen beim Upgrade

Wenn Sie die Komponente bereits installiert haben, müssen Sie wie folgt vorgehen:

Sichern Sie die Datei .../webapps/superx/WEB-INF/reports/simple_table.jrtx, sie wird sonst überschrieben
Laden Sie das Paket herunter und speichern Sie es
- für SuperX-Installationen im Verzeichnis $SUPERX_DIR
- für HISinOne-BI installationen im Verzeichnis .../webapps/superx
und entpacken Sie die jew. Datei
Unter HISinOne-BI
- Führen Sie in der Komponentenverwaltung einen Upgrade des Moduls "Berichtsassistent" aus
Unter SuperX
- Führen Sie den Patch in der Shell im Verzeichnis $SUPERX_DIR/db/module/rpta/upgrade mit

rpta_upgrade.x

aus.

Danach bitte Tomcat neu starten, und dann ist das Modul einsatzbereit.

Konfiguration

Layoutanpassung mit Styles

Der Berichtsassistent bindet defaultmäßig eine Datei "simple_table.jrtx" ein, die im gleichen Ordner wie die normalen JRXML-Dateien liegt (.../webapps/superx/WEB-INF/reports ).

Sie können die Layouts anpassen und so alle exportierten Berichte in einem "Corporate Design" gestalten. Details zu Styles und ausgelagerten Styles siehe unser JasperReports-Handbuch.

Die Datei "simple_table.jrtx" wird beim Installieren des Pakets überschrieben, bitte sichern Sie daher die Datei nach Anpassungen. In Zukunft wollen wir die Style-Datei parametrisierbar machen.

Direkt-Exportbuttons einrichten

Wenn Sie im Berichtsassistenten ein Exportformat eingerichtet haben, können Sie dies in die Oberfläche als "Direktlink" einrichten, also als Link direkt auf das jew. Exportformat (z.B. Excel) ohne den Assistenten. Damit können Sie den regulären Excel-Export ersetzen, d.h. bei Ergebnisberichten mit Aufklappstruktur erhalten sie auch den gewohnten Dialog bzgl. der Zeilen.

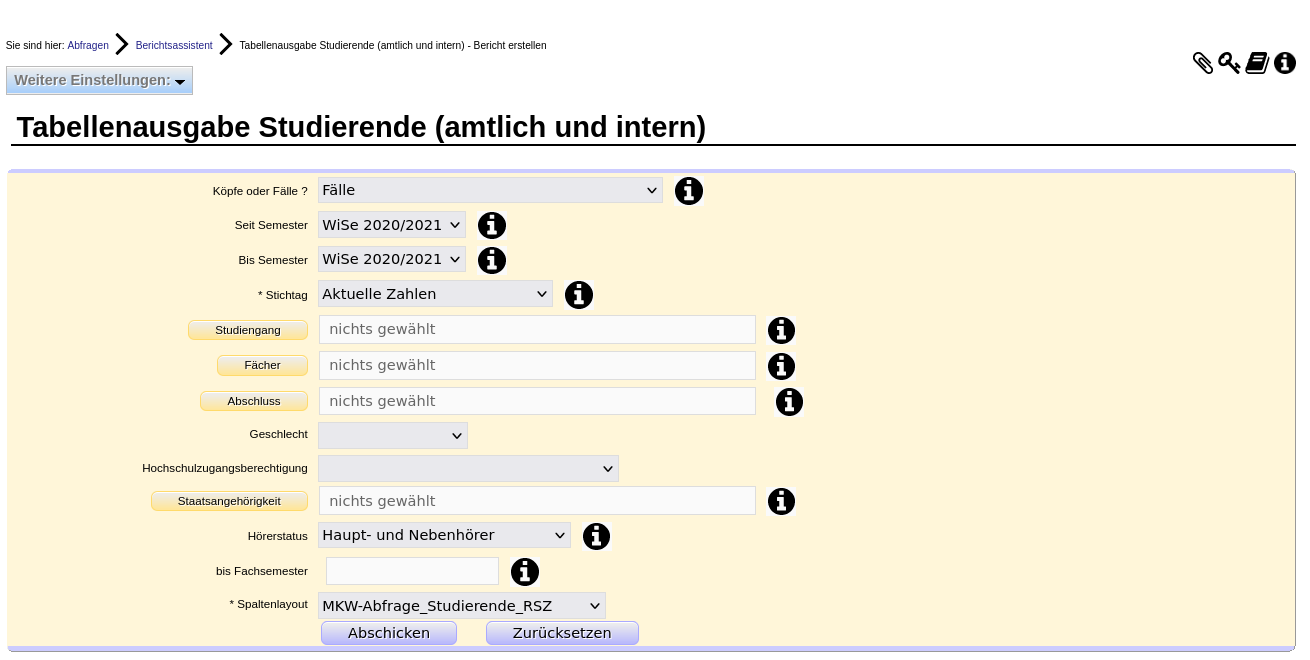

In der Auslieferung ist dies das Excel-Format, hier ein Screenshot, wie das aussieht:

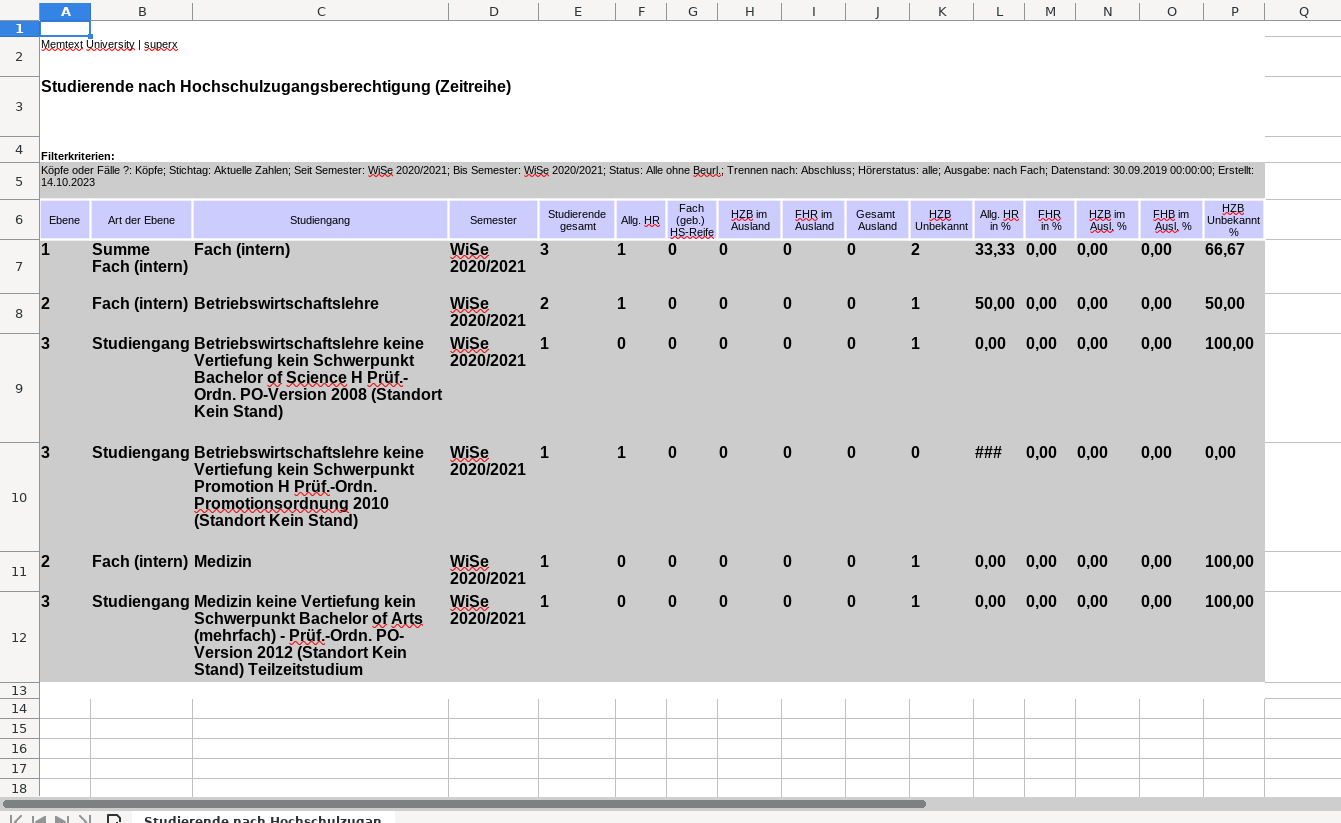

Nach dem Bestätigen erhalten Sie direkt die fertige Excel-Datei:

Das Beispiel läßt sich für alle von JasperReports unterstützte Formate umsetzen, z.B. auch PDF. Dazu müssen Sie nur das vorhandene Stylesheet "tabelle_jrxml_a4_quer.xsl" kopieren und den Contenttype ändern, für PDF z.B. "application/pdf". Auch das Icon können Sie ändern.

Berichtserstellung via Kommandozeile

Viele Hochschulen erzeugen die Berichtslayouts auch per Kommandozeile, dies ist auch hier möglich. Wir haben für diesen Zweck mehrere ANT-Targets erstellt. Das Vorgehen:

Richten Sie zunächst ANT ein und Klonen sie das RPTA-Repository mit

git  clone  https://git.campussource.de/git/SuperX/rpta.git

Gehen Sie in das geklonte root-Verzeichnis des git-Repository, wo die Datei build.xml liegt
Speichern Sie einen SuperX-XML-Export eines Berichts lokal, z.B. in test.xml
Um das normale A4-Quer Layout zu erzeugen, führen Sie dort aus:

ant  -DXML=test.xml  -DWEBAPP=$WEBAPP  -DTARGET_NAME=test  xml2jrxml_tabelle_a4_quer

Es wird im Unterordner test/tabelle_a4_quer eine Datei test.jrxml erzeugt

Sie können auch aus den Berichtslayouts PDF-Berichte erzeugen, indem Sie danach eingeben:

ant  -DXML=test.xml  -DWEBAPP=$WEBAPP  -DTARGET_NAME=test  jrxml2pdf_tabelle_a4_quer

Damit wird die jrxml-Datei mit der XML-Datenquelle verbunden und ein formatierter Export erzeugt.

Neben dem A4-quer Layout haben wir auch ein Template, das aus einem Makrobericht ein Booklet erzeugen kann. Auch hier beginnt die Verarbeitung mit einem XML-Export eines Makroberichts, z.B. in der Datei testmakro.xml

ant  -DXML=testmakro.xml  -DWEBAPP=$WEBAPP  -DTARGET_NAME=test  xml2jrxml_booklet_ohne_cover

Damit werden einige Dateien erzeugt:

eine Datei ./test/booklet_ohne_cover/testmakro.jrxml mit dem Gesamtbericht
die einzelnen Unterberichte ./test/booklet_ohne_cover/testmakro_sub_1.jrxml etc.
damit der Bericht direkt nutzbar ist werden auch kompilierte .jasper-Dateien der Unterberichte erzeugt

Den Hauptbericht und die Unterberichte können Sie in JasperSoft Studio weiterverarbeiten, oder daraus ein PDF-Buch erzeugen:

ant  -DXML=testmakro.xml  -DWEBAPP=$WEBAPP  -DTARGET_NAME=test  jrxml2pdf_booklet_ohne_cover

Dies erzeugt eine Datei ./test/booklet_ohne_cover/testmakro.pdf

Die beiden Beispiele können in eigenen ANT-Targets angepaßt und genutzt werden, z.B. um statt PDF das Format XLSX zu erzeugen.
